電力ケーブル保護用ポリコンFRP管（PFP）
電力・通信ケーブルの地中埋設管路として使用される、高強度・高耐久の複合管です。
優れた耐久性と施工性を兼ね備え、さまざまな埋設環境に対応します。
耐久性
- ・高い強度・剛性を備え、地中埋設管路に適しています
- ・耐食性・耐候性に優れ、長期間安定した性能を維持します
- ・優れた水密性を有し、地下環境においても安心して使用できます
電力・通信設備への適合性
- ・非磁性のため、単芯ケーブルにも対応します
- ・ケーブル管路として求められる安定した性能を発揮します
施工性
- ・管内面の摩擦抵抗が小さく、ケーブル入線時の引入れ張力を低減します
- ・軽量で切断加工が容易なため、現場での施工性に優れています
埋設環境への対応力
- ・継手部に伸縮可とう性を備え、軟弱地盤にも対応します
- ・豊富な曲管ラインナップにより、障害物の迂回や複雑な配管計画にも対応可能です

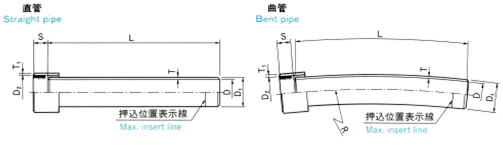

断面図
寸法・サイズ
[単位：mm]
| 管の寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 管種 | 呼び径 | 管体部 | ソケット部 | 参考重量 | |||||||
| 内径 D |
管厚 T |
接合部 外径 D1 |
管長 L |
内径 D2 |
管厚 T1 |
外径 | 内面長さ (参考値) S |
管本体 (kg/m) |
ソケット (kg) |
||
| PFP | 100 | 100 | 10 | 120 | 2000 ・ 1000 |
130 | 10 | 150 | 80 | 6.9 | 1.2 |
| 125 | 125 | 10 | 145 | 155 | 10 | 175 | 80 | 8.5 | 1.4 | ||
| 130 | 130 | 10 | 150 | 160 | 10 | 180 | 80 | 8.8 | 1.5 | ||
| 150 | 150 | 12 | 174 | 184 | 12 | 208 | 80 | 12.2 | 2.1 | ||
| 175 | 175 | 13 | 201 | 211 | 13 | 237 | 100 | 15.4 | 3.2 | ||
| 200 | 200 | 15 | 230 | 240 | 15 | 270 | 100 | 20.3 | 4.3 | ||
| 250 | 250 | 18 | 286 | 196 | 18 | 332 | 100 | 30.3 | 6.3 | ||
| 300 | 300 | 21 | 342 | 356 | 21 | 398 | 100 | 42.4 | 10.9 | ||
[単位：mm]
| PFP管 曲管の曲率半径 | ||
|---|---|---|
| 呼び径 | 曲率半径R(m) | |
| 管長 L=1m | 管長 L=1m 2m | |
| 100 | 2.5 | 5 6 8 10 15 20 25 |
| 125 | 1.3 2.5 3 | 5 6 8 10 15 20 25 |
| 130 | 1.3 | 5 6 8 10 15 20 25 35 |
| 150 | 1.3 2 2.5 3 | 5 6 8 10 15 20 25 30 35 50 60 |
| 175 | 3 | 5 6 8 10 15 20 25 35 |
| 200 | 1.3 | 5 6 8 10 15 20 25 30 35 |
| 250 | 5 6 8 10 15 20 25 35 | |
| 300 | 5 10 15 20 25 | |
